Aviones Radio Control. Las Costillas del Guppy (II).

Antes de comenzar me gustaría comentar para todas las personas que quieren construir el Guppy pero que no quieren cortar las piezas y demás, que existen dos distribuidores del Guppy en kit, ignoro las posibilidades del envió, pero sin duda en sus respectivas web os podéis informar. Los distribuidores son e-flighTRC y PoleCat Aeroplane Works.

Vamos a empezar la construcción de las costillas del Guppy, como ya tenemos los planos divididos en hojas DIN A-4, podemos imprimir las veces que queramos la hoja que nos interesa. Imprimimos las costillas de la parte central del ala, que se encuentran en la página nº 4 y se corresponden con R1, R2,R3 y R4 para recortarlas del papel y usarlas como plantilla.

Antes de continuar me gustaría comentar unos cambios y los motivos por los que los hago, el primer cambio es que no voy a usar balsa de 6 mm para R1 y R4 como indica el plano, el motivo es que tengo bastantes retales de balsa de 5 mm y he decidido aprovecharlos y la segunda modificación es que las 8 costillas R3 las voy a hacer de depron de 3 mm, el motivo es que tenia ganas de probar que tal funcionan las costillas en este material ya que es bastante barato y se corta muy bien, espero no tener que arrepentirme a la hora de entelar el ala. Muchos se preguntarán por que no todas las costillas en depron, pues todas no por que este modelo carece de bayonetas y hay que encolar toda la superficie de las costillas donde se unen las distintas partes del ala, también las de la parte central del enchapado he decidido hacerlas de balsa.

Para recortar las costillas simplemente nos hacen falta unas tijeras, pero la parte más delicada del corte, como son las inserciones de los largueros en las costillas, lo vamos a hacer con un cutter bien afilado. Una vez recortadas del papel les damos pegamento de barra, si no lo hacemos en exceso, podemos pegar la costilla recortada a la balsa y una vez hecho el corte se despegará fácilmente como se puede apreciar el la imagen de la derecha. Esta primera costilla nos servirá de plantilla para todas las que sean iguales. Cortar con cutter balsa de 5 mm es un poco pesado y el corte por muy bien que lo hagamos no queda del todo fino, así que con una lima de uñas lijamos ligeramente para retocar nuestro trabajo.

Este mismo método es válido para todo tipo de costillas que vallamos a cortar en madera de balsa cuando construimos aviones radiocontrol.

Un procedimiento análogo vamos a seguir para las costillas en depron, con la única diferencia que este material, siempre que esté muy bien afilado el cutter, se corta a la perfección y si hacemos el corte completamente perpendicular al depron no tendremos la necesidad de lijar, si el corte no ha sido del todo perfecto la misma lima de uñas se puede usar para retocar el trabajo, otra posibilidad sería utilizar un arco de corte por hilo caliente.

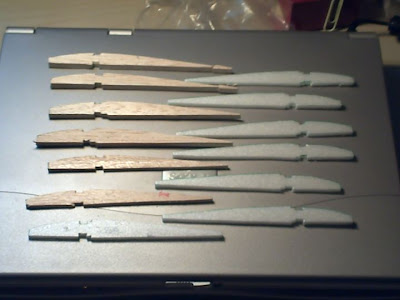

Ahora que tenemos cortadas todas la cotillas no nos queda más que alinearlas para eliminar, si fuera necesario, con la lima de uñas cualquier diferencia que pudieran tener, salvo las que provengan del propio diseño claro está ya que estamos trabajando con cuatro tipos diferentes de costillas. Una vez acabado este trabajo ya las tenemos listas para cuando montemos la parte central del ala.
