Aviones Radio Control. Preparando el ala (III)
Antes de comenzar con el montaje del ala propiamente dicha me gustaría hacer un comentario a cerca del ala del guppy. En este caso tenemos un ala con dos diedros uno en la parte central y el otro en los extremos, además el ala carece de bayonetas para el montaje por ello cuando vamos a pegar las diferentes secciones, la costilla donde termina una sección debe asentar perfectamente con la costilla de la siguiente sección para aprovechar toda la superficie de la costilla para encolar. Si montamos las costillas que finalizan cada sección perpendiculares a la mesa de montaje, a la hora de dar el diedro al ala, las costillas se separaran por la parte baja del ala, por ello es necesario darles una inclinación para que cuando montemos las diferentes secciones del ala las costillas asienten.
Como vemos en el dibujo de la izquierda si estirásemos el ala en la mesa de montaje, ésta presentaría una abertura en forma de ángulo en la parte superior, abertura que sería exactamente igual al ángulo del diedro.
Si nos fijamos bien en la imagen también veremos que las costillas donde terminan estas secciones no son perpendiculares a la mesa de trabajo, por el contrario presentan una inclinación. Determinar esta inclinación y construir unas escuadras que nos ayuden a montar correctamente el ala es lo que voy a tratar de explicar a continuación.

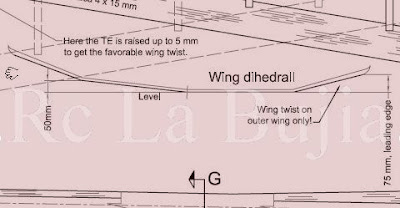

En esta imagen, recorte del plano de construcción, podemos ver un esquema del diedro de nuestro ala, vemos que para el diedro central, cuando avanzamos la medida de esta parte del ala (450 mm medido directamente del plano) tenemos que subir 50 mm, así que esto determina un triángulo rectángulo cuyo cateto menor es 50 mm, la hipotenusa es 450 mm y el ángulo conocido es de 90º, el ángulo que nos interesa determinar es el diedro, que es el ángulo opuesto al cateto menor, por una sencilla ley de senos resolvemos este ángulo.
- sen 90º es a 450 mm
- como sen α es a 50 mm
De esta expresión vemos que sen α=(sen 90º * 50 mm)/450 mm = 0,1111111111. Por lo tanto el arcsen 0,111111111111 es 6,38º que es el ángulo del diedro, lo dividimos por 2 para inclinar por igual las costillas raíz de las dos semialas y tenemos 3,19º.
Ahora con este dato vamos a construir la escuadra. Si la costilla fuese perpendicular a la mesa de trabajo la escuadra tendría 90º, pero como la costilla tiene que quedar por su parte superior, inclinada hacia dentro del ala, lo que hacemos es sumar a 90º los grados de esa inclinación, que son exactamente 3,19º, así que hemos de construir una escuadra con un ángulo de 93,19º.
Para determinar el ángulo diedro de los extremos del ala seguiremos un proceso análogo al que hemos visto.
- sen 90º es a 300 mm
- como sen β es 75 mm
De donde sen β = 75/300 = 0,25 ; β = 14,47º. En este caso para la construcción de la escuadra no vamos a dividir por dos y le vamos a aplicar a la costilla final todo el ángulo diedro.

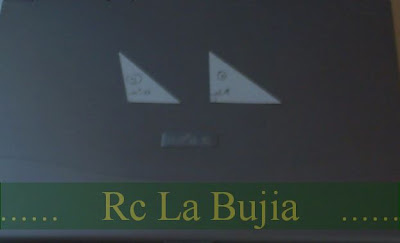

En al imagen superior vemos las dos escuadras acabadas, para utilizarlas bastará apoyarlas en la mesa de construcción y contra la costilla correspondiente, así obtendremos la inclinación que posteriormente cuando montemos el ala completa nos dará el diedro que necesitamos.
