Aunque por norma general no será necesario y menos por la diferencia de precio, bajo determinadas circunstancias podemos tener la necesidad de construirnos nuestro propio pack de baterías lipo aprovechando que los elementos lipo se pueden adquirir también por separado.

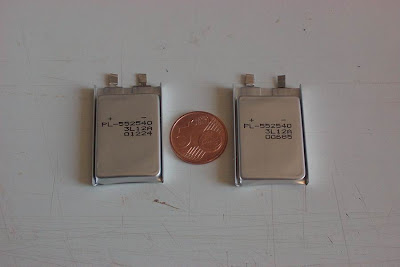

En la foto podemos ver dos elementos lipo, estas son minilipo, para veleros, espacios pequeños, etc, pero para el caso es lo mismo, la diferencia con los elementos normales es el tamaño.

Las denominaciones de los pack de baterías son como ya conocemos 2S, 3S, 4S, etc, lo que nos dice la cantidad de elementos y la forma en que están conectados, 2 elementos en serie, 3 elementos en serie, etc. Todos los pack en serie se construyen igual sea cual sea la cantidad de elementos que vamos a montar. Para este artículo vamos a ver un pack 3S, 3 elementos en serie.

Si nos fijamos en la foto cada elemento tiene dos pestañitas que son los terminales, uno positivo y el otro negativo, estos terminales son bastante delicados y debemos manejarlos con precaución para que no se partan, los podemos encontrar de dos tipos, los normales y que se pueden soldar con estaño según están y los de aluminio, si nuestros elementos tienen los terminales de aluminio vamos a necesitar pasta conductiva “aluminium solder flux” para poderlos soldar con el estaño.

Antes de ponernos a trabajar con los elementos para soldarlos debemos tener en cuenta algunas consideraciones si queremos que nuestro pack, una vez terminado, funcione bien. Lo primero es tener un especial cuidado de no cortocircuitar los elementos con los que vamos a trabajar, también debemos de comprobar los voltajes de los distintos elementos con los que vamos a construir el pack, si la diferencia entre ellos es mayor de 0,1 voltios los debemos igualar, bien descargando unos o cargando otros, si la diferencia es menor de 0,1 voltios, bastara unir todos los bornes positivos y todos los bornes negativos de todos los elementos durante 6 horas aproximadamente para que queden equilibrados al mismo voltaje.

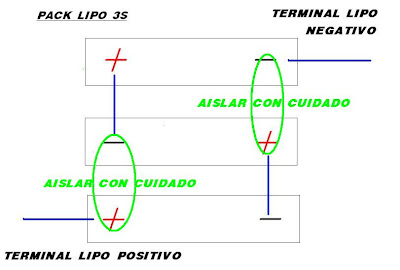

Una vez tomadas estas precauciones pasaremos a soldar los bornes como en el dibujo anterior (la vista de los elementos es desde arriba), el borne positivo del primer elemento con el borne negativo del siguiente y el positivo de este con el negativo del posterior, al final deben de quedar libres el borne negativo del primer elemento y el borne positivo del tercer elemento. Hay que prestar especial atención para aislar las zonas marcadas en verde, ya que los elementos lipo son muy finos y los bornes pueden hacer contacto, arruinando el pack o incluso haciendo estallar la batería.

Una vez terminado este trabajo, pasamos a soldar los cables forrados en silicona en los bornes libres, pegamos con cinta adhesiva de dos caras los elementos entre sí y los forramos con funda termo-retráctil u otro sistema. Ya tenemos terminado el pack lipo 3S.

Como últimas consideraciones debemos tener en cuenta la capaciadad que soportan los cables que soldamos ya que deben aguantar las altas intensidades de corriente que proporciona nuestra batería.

A parte de los pack en serie existen pack en paralelo, normalmente su denominan como 3S2P, esto es, 3 elementos en serie y 2 en paralelo. Para construir este tipo de pack, primero construimos dos pack 3S y luego estos los montamos en paralelo, todo ello observando todo el proceso anterior.

No me voy a extender más en como montar un conector de equilibrado al pack, pero si queréis hacerlo descargar este esquema de conector de equilibrado para baterias lipo, es muy sencillos de montar.
