Resulta que le estoy echando una mano a un amigo que quiere iniciarse en este mundillo del aeromodelismo, pero que tiene el inconveniente de no poder hacer el desembolso inicial de comprar un gran equipo, por lo que llegados al punto de que emisora usar, mi recomendación es que esperase un poco y comprase una emisora de gama media, ya que su valor en el mercado de segunda mano siempre es mayor que otra de gama baja, que resultaría más difícil de vender a la hora de un futuro cambio. En estas estábamos cuando recordé a un veterano compañero de mi club, sabia que tenia varios equipos de principios de los 80’s, le consulté sobre la posibilidad de vendernos una emisora de estas y él amablemente nos regaló una Multiplex Europa Sprint como la de la foto.

Después de mirar en Internet algunas tiendas, pues nos faltaba el cristal, las baterías, el receptor y servos compatibles, la desilusión iluminó nuestro rostro, ya que sale más caro poner en marcha esta emisora que comprar una “china”, pero aún así decidimos sacar algún provecho al cacharrito y usarla para el simulador, así que nos pusimos manos a la obra para construir el cable interface por el puerto paralelo. Este cable es, que yo sepa, compatible con el Aerofly Pro Deluxe y con el simulador gratuito FMS y seguramente algún otro más.

Lo primero que quiero es pediros disculpas, pues mis fotos no son muy buenas y menos con la cámara que tengo, pero las complementaré con otras que he buscado por Internet.Siguiendo con el tema, el cable que vamos a construir es por puerto paralelo, osea el de la impresora, así que necesitamos un conector apropiado, en este caso un db 25 macho, que como todos los componentes que vamos a utilizar , lo podemos adquirir en cualquier tienda de componentes electrónicos, necesitaremos también un metro de cable de dos hilos, una resistencia de 10 kiloOmnios y un transistor 2N2222A, además, claro está, del conector apropiado para nuestra emisora, en este caso un DIN A5.

Este dibujo que veis más arriba se corresponde con el esquema del cable que vamos a construir, como se puede apreciar extremadamente sencillo.

La siguiente imagen es un poco más ilustrativa de este esquema.

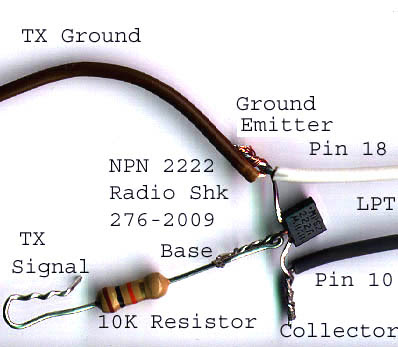

10 del Como se puede apreciar la patilla del emisor del transistor se suelda al cable de masa y ambos a su vez estarán soldados al pin 18 del db 25, por otra parte la base del transistor se soldará a una de las patillas de la resistencia, soldando la patilla libre de la resistencia al positivo del cable, por último la única patilla que nos queda libre en el transistor, el colector, lo soldaremos al pindb 25. Con estas soldaduras hemos terminado lado del conector de la impresora que quedará más o menos como vemos en las siguientes fotos.

Ahora nos queda el otro extremo del cable, el que se conectará a la emisora, si el anterior paso es simple, este lo es aún más, pues tan solo debemos soldar la masa con la masa y el cable de señal con el de in/out del conector de nuestra emisora. En este punto os debéis estar preguntando cuales son estos pines, pues bien, en este enlace encontrareis lo que se llama “pinout”, que no es más que para lo que sirven los distintos pines del conector. Cada uno debe mirar el adecuado según el modelo de su emisora y soldar como corresponda.

El aspecto final del cable es el que se puede apreciar en la siguiente foto, en ella podemos ver un conector intermedio, no es más que un jack macho y uno hembra de 3,5, su finalidad es la de permitir separar los extremos del cable, así si lo queremos conectar a otra emisora, solo debemos construir la parte más sencilla del cable, la que se corresponde con el conector de la emisora, sirviendo el otro extremo para todos los cables.
