Circuito control servo

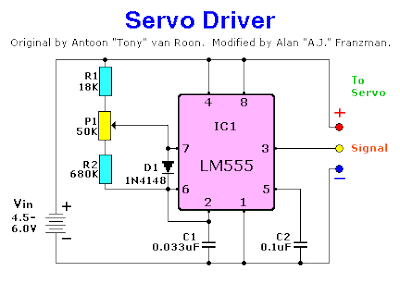

Hace tiempo que un compañero de vuelo me paso por email este esquema de un comprobador de servos, evidentemente esta sacado de alguna web de la que desconozco el nombre pero al menos figura su autor. La lista de componentes para el montaje tampoco hace falta pues están bien nombrados en el esquema. Su construcción no presenta ninguna complicación, esta basado en un LM 555 que es un timer de uso muy común en electrónica, éste y el resto de componentes están disponibles en cualquier tienda del ramo. Su costo debe andar más o menos por los 4 €.
En las imagenes anteriores podemos ver algunos componentes y el servo tester completamente montado y funcionando, ahora solo queda buscarle una cajita para dejarlo más apañado. El circuito funciona bastante bien, aunque para mi juicio el 555 se calienta demasiado.
La mejor utilidad de un circuito control servo, a parte de comprobar el buen funcionamiento de los servos, reside en que para centrarlos cuando estamos montándolos en nuestro avión, ya no es necesario montar el receptor, baterías y conectar la emisora, conectamos nuestro servo al tester, centramos y listo, podemos montar el brazo del servo con la seguridad de que estará centrado.
Artículos relacionados que te pueden interesar
Imprimir este artículo
¿si me sale mal el circuito se descompone mi servo?
En electróica todo es posible, así que existe la probabilidad de que si no realizas bien el circuito se pueda dañar el servo, aunque lo más probable es que simplemente no funcionase o que el servo presente un comportamiento errático o temblase.
Un saludo.
Buenos días, estoy intentando montar el circuito para verificar los servos y mi duda es sobre los componentes. De cuanta potencia son las resistencias y los condensadores son normales o electrolíticos y si es así para que voltaje están calculados.
Muchas gracias por anticipado.
Hola Salvador
Las vatios de las resistencias son los de uso comun,este circuito no requiere resistencias de potencias especiales, en cuanto a los condensadores se pueden usar electrolíticos del voltaje más común, como te he dicho antes el circuito no requiere componentes de características especiales.
Un saludo y muchas gracias por tu comentario.
Hola,
Perdona por el atrevimiento, pero podrías enviarme alguna foto en detalle del montaje.
He intentado montarlo y seguro que me he confundido en algo (tenía condensadores normales en lugar de ser electrolíticos) y puede que no lo haya montado bien, pero por ahora no me ha funcionado.
Si pudieses echarme un cable te lo agradecería.
(con unas cuantas fotos en detalle de los componentes sería suficiente).
Muchas gracias de nuevo.
Salva.
hola..yo estoy probando el circuito…mi duda es la siguiente…si el cirucito me anda bien..q es lo q haria servo..??
El servo se debería de mover.Lo que haces con el potenciómetro es variar el ancho del pulso que emite el 555. En cualquier caso te recomiendo que si lo que te gusta es trastear con cosas de electrónica visites http://www.aeromodelos.org/2009/06/electronica-rc-arduino.html y si lo que necesitas es un comprobador de servos, lo mejor es que lo compres hecho, pues te va a costar más o menos lo que los componentes y la placa.
Un saludo
hola
en el link teneis otro circuito para controlar un servomotor http://www.microcontroladorespic.com/proyectos-con-microcontroladores-pic/servomotor/servomotor.html
Es bueno solo que trabaja mejor si sustituyes el capacitor de de 0.33 por uno de por uno de 22 nanos
Hola, tengo una pregunta: Podria cambiar el potenciometro por otro componente? como una llave
Espero su respuesta
PD: Soy un chico novato en esto
