Cuando empece en esto del aeromodelismo y el radiocontrol seguí el consejo de un amigo y me compré una emisora rc de gama media, con la idea de que siempre fuese un elemento con algo de valor en el mercado de segunda mano y poder venderla en su momento para comprar algo mejor. Sin embargo la llegada de la tecnología de 2.4 Ghz al aeromodelismo, hará un par de años, dio al traste con esta intención y el valor en el mercado de segunda mano de una emisora rc de fm bajó drásticamente, llegándose a encontrar Futabas FF7 por menos de 100 euros, incluso aún con algo de garantía en vigor.

Hoy por hoy todos ya hemos podido comprobar que esta nueva norma de emisión, los 2.4 Ghz, está sobradamente contrastada y testada, siendo ya pocos los que seguimos usando el tablón de las frecuencias en el club y esta situación es la que me decidió para llevar a cabo la conversión de mi Futaba 7c a 2.4 Ghz.

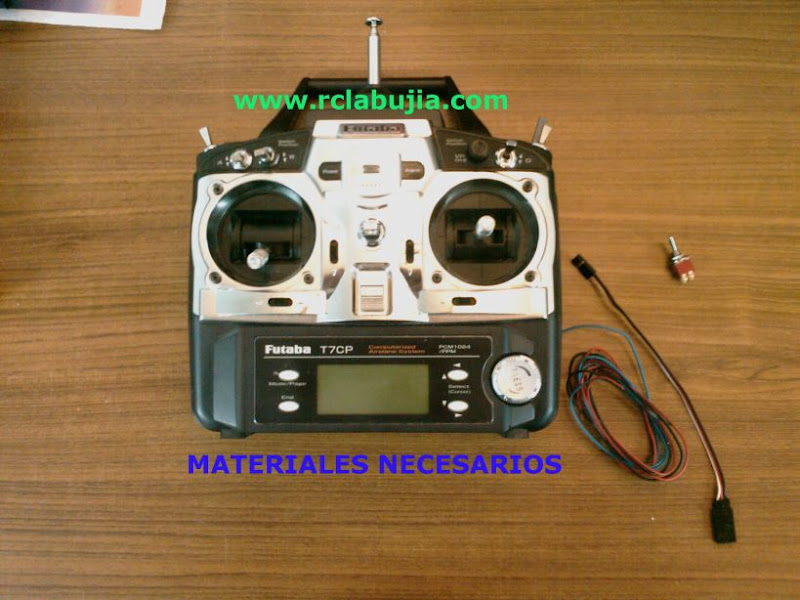

• MATERIALES NECESARIOS.

En la primera parte de la historia de esta conversión vamos a ver lo que necesitamos y las distintas formas de convertir nuestra emisora de rc, ya que esta conversión es válida para la mayoría de emisoras de aeromodelismo y radiocontrol, siempre que emitan en PPM, que suelen ser casi todas.

Lo primero que vamos a determinar es el tipo de conversión y para ello debemos elegir entre dejar nuestra emisora solo emitiendo en 2.4 Ghz o, por otro lado, emitiendo en ambas frecuencias FM y 2.4 Ghz, en mi caso me he decidido por esta última con el fin aprovechar todos los receptores que he reunido durante estos años.

Lo segundo que vamos a necesitar es algunos componentes básicos de electrónica, un poco de cable, funda termorectractil y lógicamente el módulo de emisión de 2.4 Ghz, siendo este último la parte más importante de la conversión.

En el mercado encontramos diferentes módulos de 2.4 Ghz, desde los propios de la marca Futaba a otras marcas que se han dedicado a fabricar emisores y receptores de esta frecuencia. Como nuestro sentido común nos dice, realizar esta conversión nos tiene que dar una emisora rc no solo totalmente fiable, sino también económicamente rentable, no seria lógico realizar una conversión que fuese más cara que adquirir una emisora rc nueva. Por lo tanto de entre los fabricantes existentes elegiremos unos módulos económicos y de contrastada calidad, como son CORONA y ASSAN.

Los módulos CORONA actualmente utilizan la tecnología DSSS y los módulos ASSAN la FHSS, basta buscar en Google para documentarse sobre ambas, pero a nosotros lo que nos importa es que las dos parecen ser igual de efectivas, siendo DSSS más usada en el mercado americano y asiático y la FHSS en el europeo.

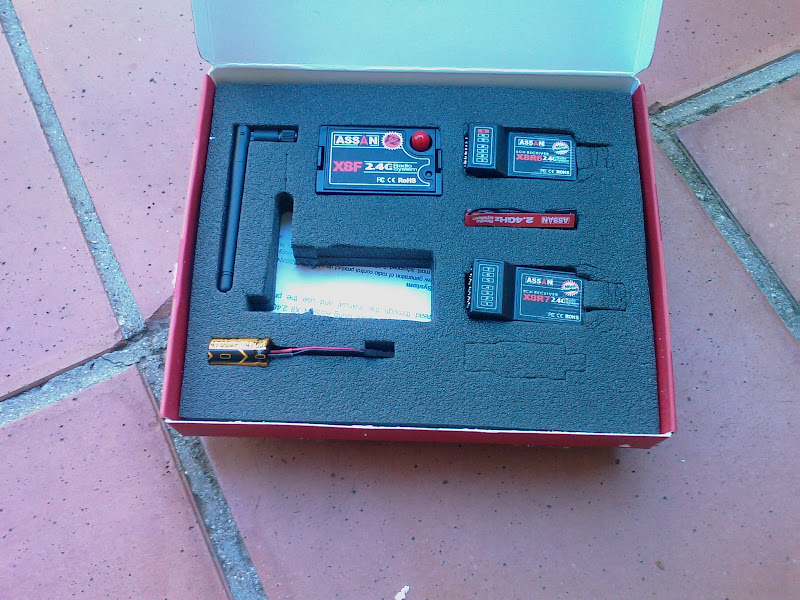

Particularmente me decidí por el módulo de ASSAN X8, ya que he comprobado de primera mano su calidad, por ser el que casi todo el mundo usa en mi club y porque tienen un combo del módulo con dos receptores, uno de 6 canales y otro de 7 canales, que podemos comprar por unos 80 dólares más gastos de envío.

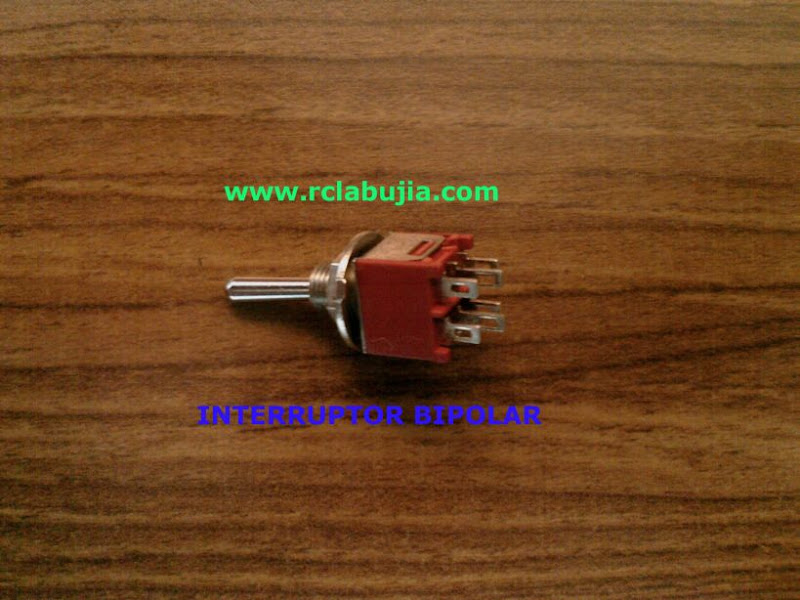

El otro elemento importante es el interruptor bipolar, como el que podemos ver en la foto de la derecha y que podemos adquirir en cualquier tienda de componentes electrónicos por 1,50 euros aproximadamente. Este interruptor se caracteriza por enviar dos señales de entrada a dos contactos situados a la derecha o a dos de la izquierda en función de su posición. Además de estos componentes vamos a necesitar cable, preferiblemente de colores negro, marrón y rojo, funda termoretráctil, un peine de pines para soldar en placa, un trocito de placa de prototipos y un prolongador de servos del tipo futaba. Estos últimos componentes no son absolutamente necesarios y los podemos sustituir según nuestra creatividad, algo que comprenderemos cuando veamos como se realiza la conversión.

Al final de nuestro trabajo podremos elegir entre usar el circuito RF de FM interno de nuestra emisora rc o usar el módulo de 2.4 Ghz montado en el exterior de nuestra emisora, simplemente conmutando el interruptor bipolar que hemos instalado. En la segunda parte de esta serie veremos los esquemas y todos los trabajos que vamos a realizar en nuestra emisora rc para emitir en 2.4 Ghz.
