Futaba 7c 2.4. La conversion de una emisora rc. 2ª Parte.

Hoy vamos con la segunda parte de la adaptación de nuestra Futaba 7c, en concreto con los detalles de las modificaciones que vamos a realizar en la electrónica de nuestra emisora de aeromodelismo. En primer lugar vamos a ver un sencillo esquema que nos dará la idea general de lo que vamos a hacer.

Podéis pinchar en el esquema para verlo más grande.

Las señales con las que vamos a trabajar son VCC (alimentación), GND (masa) y MOD (tren de impulsos), GND (masa) es común tanto para la placa RF de la emisora como para el módulo ASSAN, así que estará permanentemente conectada a ambos y no necesitamos llevarla hasta el conmutador, mientras que VCC (alimentación) y MOD (tren de impulsos) las vamos a pasar a través del conmutador para poder redirigirlas a la placa RF o al módulo según la posición del mismo.

El trabajo del conmutador o interruptor bipolar es bien sencillo, es un interruptor de dos posiciones que tiene seis patillas, las señales que introducimos por las patillas del centro son enviadas a las dos de la derecha o a las dos de la izquierda en función de la posición del interruptor.

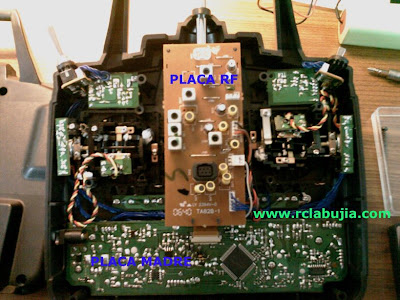

Ahora lo que tenemos que hacer es identificar las señales en la propia emisora Futaba 7c, para lo cual vamos a abrir la emisora quitando primero el cristal y la batería de su compartimento, después quitaremos los tornillos y con cuidado retiraremos la trasera de la Futaba, así dejaremos a la vista todas las placas y circuitería de la emisora. Esto es lo que vemos.

En primer plano y en un color marrón tenemos la placa de radio frecuencia (35 Mhz) y en la parte baja y de color verde la placa madre de la Futaba 7c, esta última es la encargada de generar la señal MOD, en función de la posición de los sticks y la programación de la emisora.

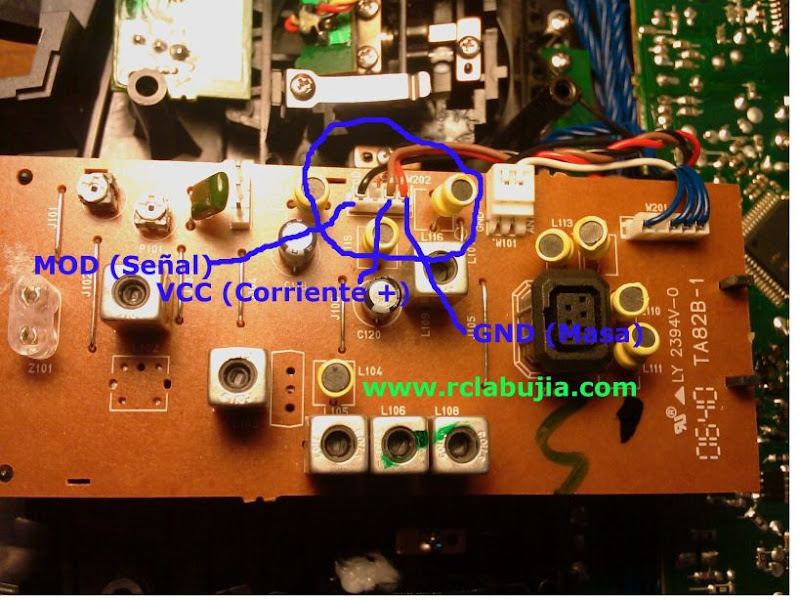

Ahora necesitamos localizar las señales VCC, GND y MOD para poder pasarlas a nuestro interruptor, el mejor punto es donde éstas se conectan a la placa de RF mediante cables, que además están identificados pues las señales están rotuladas en la propia placa.

Podéis pinchar la imagen para verla más grande.
Ahora procederemos a cortar los tres cables dejando un par de centímetros por encima del zócalo blanco donde están conectados, esto nos permite dejar un poquito de cable en el zócalo, para luego poder soldar los cables que vendrán del interruptor.

Para conectar luego nuestro módulo ASSAN de una forma cómoda, usaremos un prolongador de servos FUTABA que cortamos por la mitad, dejando uno de los extremos para hacer el conector del módulo y usando el otro para soldarlo al interruptor.

A las patillas del centro del interruptor soldaremos las señales MOD y VCC de los cables que vienen de la placa madre de la emisora (negro para MOD y marrón para VCC). Después a los pines de la izquierda del interruptor soldaremos dos cables, uno en cada pin, respetando las señales, es decir, si en el pin central de arriba hemos soldado la señal de MOD, en el pin izquierdo de arriba soldaremos un cable que será la señal de MOD y que después hemos de soldar al cable de MOD de la placa de RF de la Futaba 7c, resumiendo, no hay más que seguir el esquema que puse más arriba. Ahora haremos lo mismo con los pines de la derecha del interruptor y la mitad del prolongador de servos Futaba.

Por último nos queda lo que vamos a hacer con el cable GND (masa). Bien, al cable de masa que sale de la placa madre de la Futaba 7c soldaremos dos cables, para después uno de ellos soldarlo directamente al cable de masa de la placa RF y el otro soldarlo al cable de masa del prolongador de servos y dejar así todo el circuito de masa cerrado.

Una vez terminadas todas las soldaduras y montado el interruptor en nuestra emisora la cerramos colocando la tapa con los tornillos. Antes de cerrarla buscaremos un sitio por donde sacar el prolongador del servo, que ahora en nuestro conector para el módulo de 2.4 Ghz. En mi caso, lo saque rebajando con una lima un borde del asa de la emisora y sacando los cable por el rebaje para que al cerrar la emisora no se cortasen. El sitio en el que realice el agujero para poner el conmutador está justo debajo de la placa de RF de la Futaba 7c, a un lado de la antena.
